2차원색채휘도계

CA-2500

각종 FPD · 프로젝터 · 백라이트 등의 휘도 Mura · 색도 Mura를 고해상도 · 2차원으로 측정합니다.


본 기기는 사람의 시감에 맞춘 XYZ 필터와 고화소 CCD를 채용하여 스마트폰, 태블릿 PC 등 각종 디스플레이의 휘도 분포 및 색도 분포를 고해상도로 정확하게 측정할 수 있습니다.
사용하기 쉽게 만들어진 전용 소프트웨어를 사용하면 측정에서부터 데이터 분석 및 평가까지 단시간에 효율적으로 수행할 수 있으므로 개발, 평가, 검사 분야에 효과적입니다.

상품 정보

제품 개요

본 기기는 사람의 시감에 맞춘 XYZ 필터와 고화소 CCD를 채용하여 스마트폰, 태블릿 PC 등 각종 디스플레이의 휘도 분포 및 색도 분포를 고해상도로 정확하게 측정할 수 있습니다. 사용하기 쉽게 만들어진 전용 소프트웨어를 사용하면 측정에서부터 데이터 분석 및 평가까지 단시간에 효율적으로 수행할 수 있으므로 개발, 평가, 검사 분야에 효과적입니다.

주요 용도

  • 다수의 중소형 LCD 패널, OLED 패널의 휘도 및 색도 분포를 일괄 측정
  • 대형 LCD 패널, OLED 패널 휘도 및 색도 분포를 측정
  • 조명 분야의 휘도 분포 측정
  • 각종 광원의 휘도, 상관 색온도 분포 측정
  • 자동차용 계기판의 휘도 분포 측정

주요 특징

저휘도 측정 가능 범위 확대

최저 측정 휘도가 기존 모델(CA-2000) 대비 2배 개선되어 0.05cd/m측정이 가능해졌습니다.

내구성 향상

측정 가능 횟수가 기존 모델 대비 약 5배 증가하였습니다.

XYZ 필터 센서로 사람의 시감도와 상관성이 높습니다.

CIE 1931 등색함수에 가까운 분광응답도를 가진 XYZ 필터를 채용함으로써, 디지털 비디오카메라 등에 사용되는 RGB 색분리 필터 등에 비해 더 사람의 시감과 비슷한 휘도 및 색도를 측정할 수 있습니다.

각종 타깃이나 용도에 맞춘 렌즈를 선택 가능

Standard, wide, tele(macro ring 부속) 3종류 렌즈가 포함됨. 타깃이나 측정방법의 차이에 따라 최적의 렌즈를 선택할 수 있습니다.

정교한 Factory Calibration
렌즈 종류나 초점 위치의 차이, 내장된 광학 필터별로 정교하게 Factory Calibration이 되어 있습니다.
타깃의 크기나 밝기, 측정방법에 상관 없이 구입 후 바로 고정밀도 측정에 이용하실 수 있습니다.
PDP나 OLED TV와 같은 플리커 광원에 대해서도 정밀한 측정이 가능

디스플레이 디바이스 · 펄스 광원에 대해 주파수 값을 입력하여 동기화 측정이 가능합니다. (4 ~ 2,000Hz)

간편하게 만들어진 새로운 소프트웨어 CA-S25w

Focus assist, Position assist, Auto detection 기능으로 번거로운 측정 준비가 필요 없게 되었습니다.

SDK(Software Development Kit)

사용자 소프트 개발 프로그램인 SDK를 사용하면, 사용자 환경에 맞춘 소프트웨어를 쉽게 만들 수 있습니다.

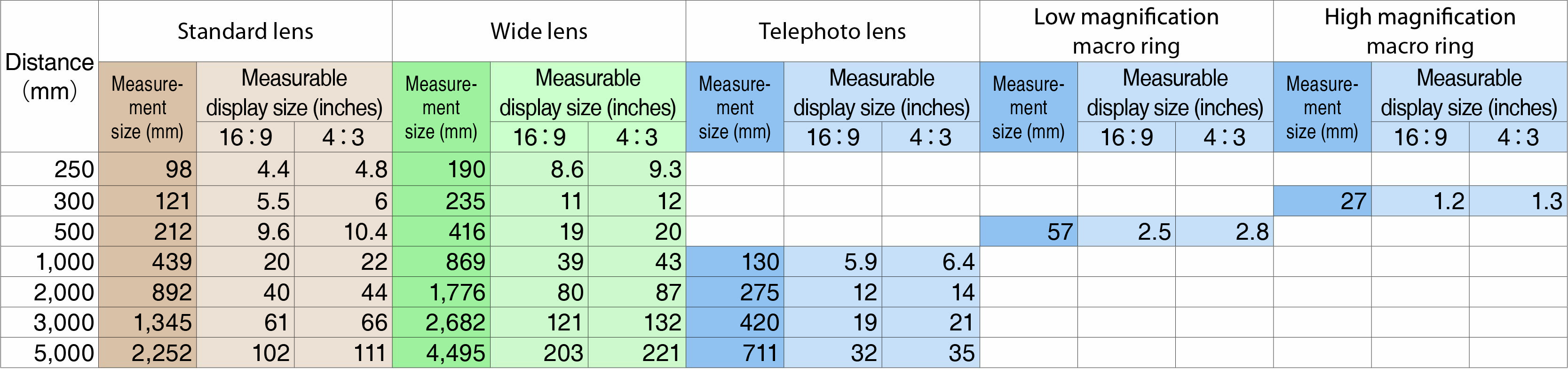

주요 측정 거리에 대한 측정 사이즈(측정 사이즈는 가로세로의 길이)

기타 사양

형식 CA-2500S CA-2500W CA-2500T
수광 소자 CCD 이미지 센서(Monochrome), 2/3인치,
유효 화소 수:1,000×1,000 화소,
XYZ 필터 내장(CI E1931 등색 함수에 근사), ND 필터 내장
렌즈 유저가 렌즈 교환 가능: Standard, wide, tele, 저배율 macro, 고배율 macro
(저배율 macro, 고배율 macro는 tele 렌즈와 macro ring의 조합에 의함)
측정 화소수
(해상도)
980×980 (데이터 관리 소프트웨어 CA-S25w로 490×490, 196×196 선택 가능)
표색 모드 XYZ, LVxy, Lvu'v',
T ⊿ uv, 주파장 · 색순도
표시 모드 Pseudocolor, Chromaticity, Spot, Cross section, Color difference
측정 사이즈
(정사각형의 한 변)※1
Standard 렌즈 Wide 렌즈 Tele 렌즈
- 저배율 Macro 사용시 고배율 Macro 사용시
Approx. 98mm ~
(거리에 따라 가변)
Approx. 145mm ~
(거리에 따라 가변)
Approx. 115mm ~
(거리에 따라 가변)
Approx. 57mm
(고정)
Approx. 27mm
(고정)
주요 거리에서의
측정 사이즈
(사이즈/ 거리)

Approx.

98mm/250mm

Approx.

145mm/200mm

Approx.

115mm/900mm

Approx.

57mm/500mm
(고정)

Approx.

27mm/300mm
(고정)

Approx.

210mm/500mm

Approx.

410mm/500mm

Approx.

275mm/2,000mm
(고정)

Approx.

440mm/1,000mm

Approx.

850mm/1,000mm

Approx.

420mm/3,000mm

Approx.

890mm/2,000mm

Approx.

1,770mm/2,000mm

측정 휘도 범위
(내장 ND 사용)
0.05 ~
100,000 cd/m2
0.05 ~
100,000 cd/m2
0.25 ~
100,000 cd/m2
0.25 ~
100,000 cd/m2
0.5 ~
100,000 cd/m2
측정 시간 ※2 Single-Integration:약 5초~,
4-times Integration:약 6초~,
16-times Integration:약 10초~,
64-times Integration:약 25초~,
256-times Integration:약 80초~
정확도 ※3 휘도 ±3% ±3% ±3% ±3% ±3%
색도 ±0.005 ±0.005 ±0.005 ±0.005 ±0.005
  온습도 특성(사용 온습도 범위에 대해)
휘도:23℃, 상대습도 40% 기준에 대한 변화량 ±2%
색도:23℃, 상대습도 40% 기준에 대한 변화량 ±0.004
반복성 ※4 휘도 0.5% 0.5% 0.5% 0.5% 0.5%
색도 0.001 0.001 0.001 0.001 0.001
측정 점간 오차 ※5 휘도 ※6 ±2% ±2% ±2% ±2% ±2%
색도 ※6 ±0.002 ±0.002 ±0.002 ±0.002 ±0.002
휘도 ※7 ±3% ±3% ±3% ±3% ±3%
색도 ※7 ±0.003 ±0.003 ±0.003 ±0.003 ±0.003
기타 기능 동기 측정(동기 주파수 설정 가능), User Calibration 기능
인터페이스 USB 2.0
사용 온습도 범위 ※8 10~30℃, 상대습도 70% 이하 / 결로가 발생하지 않을 것
보관 온습도 범위 ※8

  0~30℃, 상대습도 70% 이하 / 결로가 발생하지 않을 것

30~35℃, 상대습도 55% 이하 / 결로가 발생하지 않을 것

크기 본체 160(W)mm×164(H)mm×192(D)mm
(손잡이를 포함한 높이:211mm)
렌즈, 렌즈 후드
장착 시
223(D)mm
219(D)mm
224(D)mm
230(D)mm
237(D)mm
중량 약 3.5kg (Standard 렌즈, 렌즈 후드 장착 시)
전원 전용 AC 어댑터 (110~240V ~0.75A, 50/60 Hz)
※1
화각 오차: 7 %
※2

측정 시간은 측정 대상물의 밝기, PC의 동작 속도, 데이터 처리 내용에 따라 다릅니다.
표의 사양은 하기의 당사 측정 조건에 따른 값입니다.

PC CPU :Intel Core i7-3770 3.40GHz
메모리 :8GB
데이터 처리 :휘도 데이터의 Pseudocolor 표시
해상도 :980×980
셔터 속도 :Y 측정:1/64초, XZ 측정:1/32초
측정광의 밝기 :Standard · Wide 렌즈: 약 80 cd/m2, Tele 렌즈: 약 300 cd/m2,
 저배율 Macro : 약 400 cd/m2, 고배율 Macro : 약 600 cd/m2
측정 대상물이 어두우면 측정 시간이 길어집니다. 최대 측정 시간은 Single-Integraion시 약14초, 4-times Integraion시 약45초, 16-times Integration시 약3분 , 64-times Integraion시 약11분 , 256-times Integration시 약44분 입니다.
※3

표의 사양은 하기의 당사 측정 조건에 따른 값입니다.

측정광의 밝기 :Standard · Wide 렌즈: 약 35 cd/m2, Tele 렌즈: 약 140 cd/m2,
 저배율 Macro: 약 250 cd/m2, 고배율 Macro: 약 250 cd/m2
거리 :각 렌즈, 최단 거리
평가 방법 :화면 중앙부 10% 범위의 평균치로 평가
온도 :23±2°C
상대습도 :40%±10%
측정광 :기준 광원 백색
적산 회수 :64회(노멀 모드)
※4

표의 사양은 하기의 당사 측정 조건에 따른 값입니다.

해상도 :196×196
셔터 속도 :Y측정:1/64초, XZ 측정:1/32초
게인 :표준(×1) 사용
광량 레벨 :적정 광량 범위의 중간 레벨
평가 방법 :전체 화소에 대한 반복성(2σ)의 최대치로 평가
온도 :23±2°C
상대습도 :40%±10%
측정광 :기준 광원 백색
적산 회수 :64회(노멀 모드)
※5

표의 사양은 하기의 당사 측정 조건에 따른 값입니다.

측정광의 밝기 :Wide: 약 40 cd/m2, Tele 렌즈: 약 160 cd/m2,
 저배율 Macro: 약 200 cd/m2, 고배율 Macro: 약 350 cd/m2
거리 :각 렌즈, 교정 거리
해상도 :196×196
온도 :23±2°C
상대습도 :40%±10%
측정광 :기준 광원 백색
적분 횟수 :64회(노멀 모드)

평가방법

※6
전체 화면에 대해 가로세로 사이즈가 60%인 화면 중앙의 정사각형 범위에 대한 최대 · 최소값으로 평가
※7
전체 화면에 대한 최대 · 최소값으로 평가
※8
사용 온습도 범위 내에서 사용 중인 경우나 보관 온습도 범위 내에서 보관 중인 경우라도 장기간의 사용이나 보관 환경에 따라 지시치가 변화할 수 있습니다.

● 본 홈페이지에 기재된 사양은 사정에 의해 예고 없이 변경될 수 있습니다.

시스템 구성도
