무라(불균일)란 무엇인가

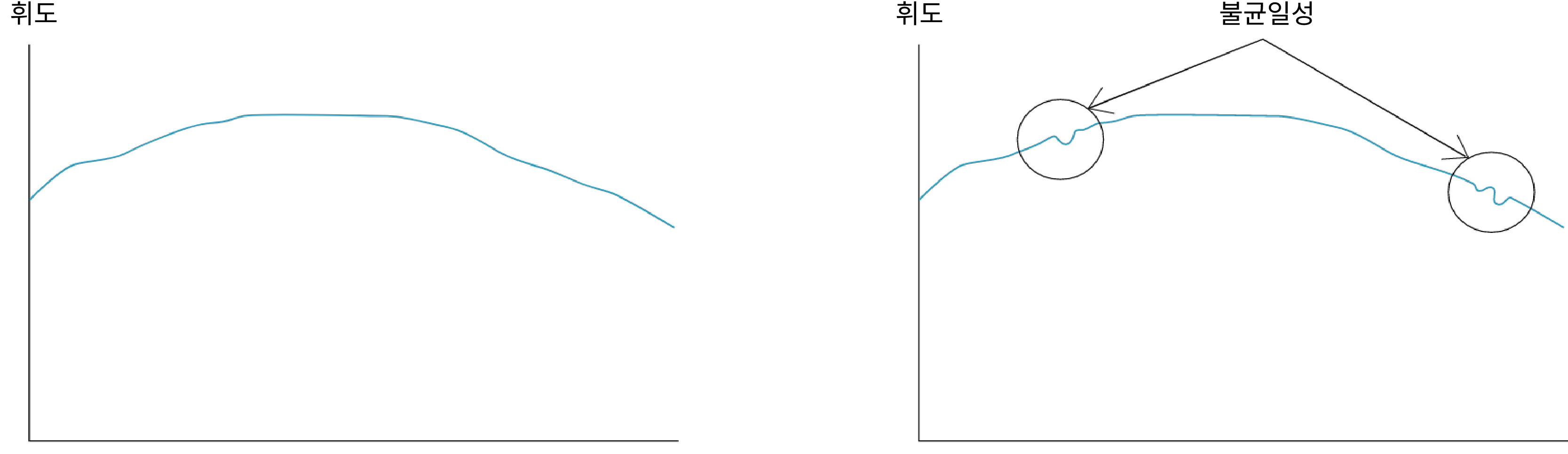

무라를 어렵게 만드는 포인트는 ‘사람이 어떻게 느끼는가’가 포함된다는 점입니다. 휘도 분포가 전반적으로는 완만해 보여도, 특정 구간의 작은 굴곡이나 국부 변화가 눈에는 더 크게 들어올 수 있습니다. 아래 도식은 이런 “인지 포인트”가 어디에서 생기는지 직관적으로 보여줍니다.

무라에 대한 규격

1. SEMU

무라는 정의가 어려운 상황이었지만, 2002년에 ‘SEMU’가 표준화되었습니다. 이는 SEMI(*)에서 SEMU(SEMI MURA의 약칭)라는 무라 측정 단위를 표준화한 것으로, 액정(LCD)뿐 아니라 다른 FPD에도 적용됩니다. 측정에는 2차원 색채·휘도계가 필요하며, 샘플의 휘도뿐 아니라 무라의 ‘면적’ 정보도 요구되므로, 계측 형태가 특수해집니다.

* SEMI: Semiconductor Equipment and Materials International의 약칭. 세계 주요 반도체/플랫패널디스플레이(FPD) 제조 장치·재료 메이커가 소속된 비영리 공업회 조직

2. JEITA

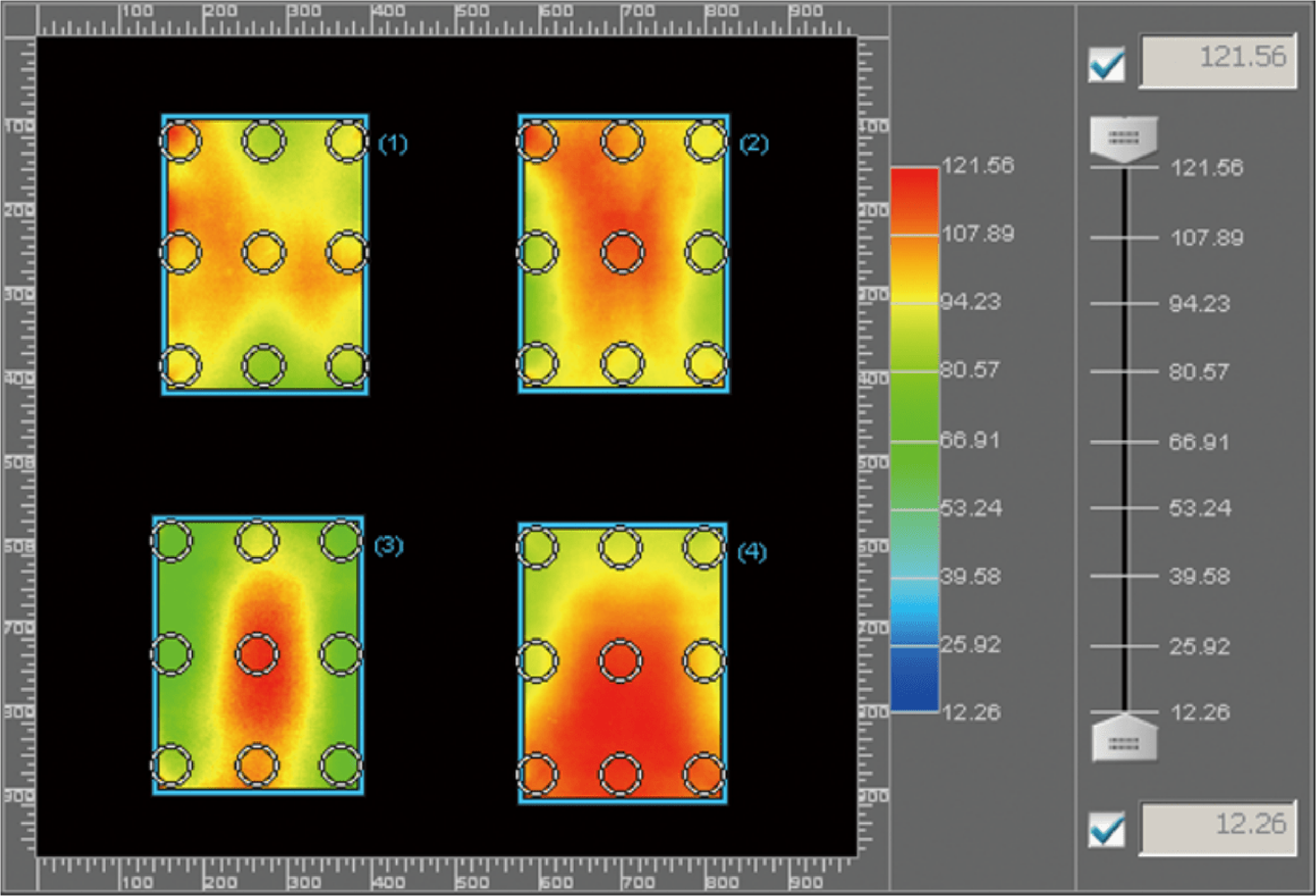

JEITA(전자정보기술산업협회)가 2005년에 발행한 「EIAJ ED-2810 유기 EL 디스플레이 모듈 측정 방법」에는 휘도 무라(불균일) 측정 방법과 백색 색도 무라 측정에 대한 내용이 포함되어 있습니다. 다만 이 방식은 표시부를 가로·세로 3×3(총 9점)으로 나눈 측정값을 기본으로 하므로, 9점 이외 위치에 무라가 존재하는 경우에는 유효하지 않습니다.

측정 방법: 2차원 휘도·색도 분포 취득과 지표화

무라를 객관적으로 보려면 화면 전체를 ‘면’으로 확인하는 접근이 유리합니다. 2차원 휘도·색도 분포를 얻으면, 단일 포인트 측정으로는 놓치기 쉬운 국부 불균일도 함께 확인할 수 있습니다. 그리고 분포를 본 뒤에는 휘도 무라/색(색도) 무라/통합 무라처럼 목적에 맞는 지표로 정리해, 개선 전후 비교나 라인 간 판정에 바로 연결할 수 있습니다.

구체적인 측정 장비

측정 결과 예

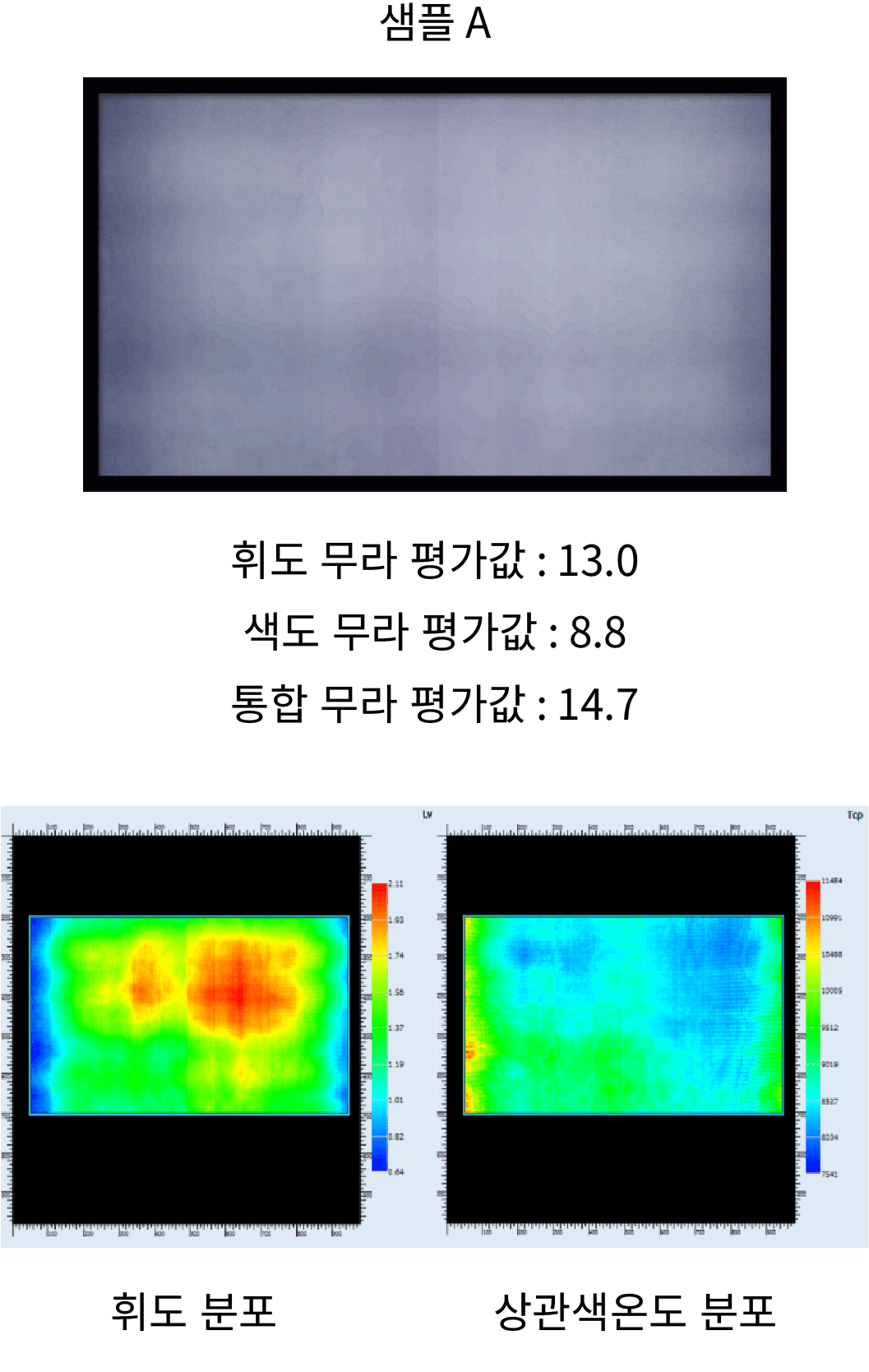

불균일 상태가 다른 3종의 디스플레이를 2차원 색채·휘도계 CA-2500에서 측정했습니다. 별매 옵션 소프트웨어 CA-Mura를 이용하면, 「휘도 불균일」, 「색 불균일」, 「통합 불균일」의 3종류 독자 지표로 불균일을 정량화할 수 있습니다.

2차원 색채·휘도계에 의한 각 샘플의 XYZ 데이터로부터, 휘도 분포 정보와 색도 분포 정보를 취득해 시각의 공간 특성을 가미합니다. 가미한 뒤, 색공간 좌표계의 하나인 L*a*b* 표색계로 변환을 실시하고, 에지 처리(색 불균일) 등을 거쳐, 휘도 불균일 평가치(LV), 색 불균일 평가치(CV), 그리고 평가 기준 구간 통합 불균일 평가치(GMEV)가 산출됩니다.
