JIS 특수형 조도 측정기로 조명, 프로젝터, 이미지 센서, 스마트폰 카메라 평가를 비롯해 AR/VR 및 보안 용도의 광 측정에 폭넓게 활용할 수 있습니다.
DIN Class B에 준거한 컴팩트한 사이즈로, 장비 임베디드용 측정기로도 최적입니다.

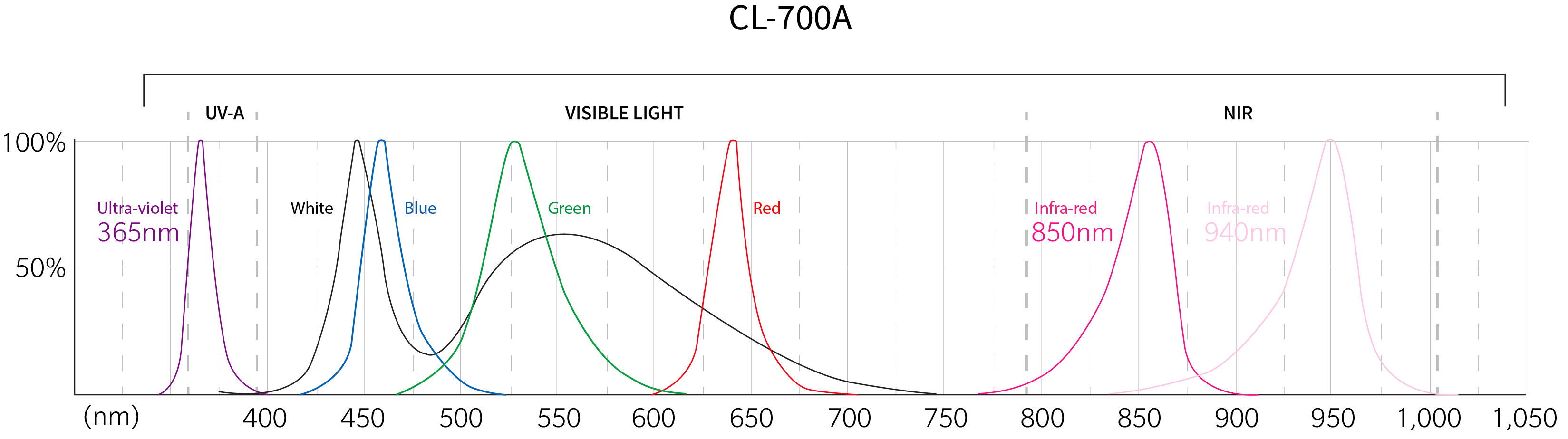

360 nm~1000 nm의 광파장 범위에서 분광 측정을 실현합니다.
이를 통해 LED 및 조명기기, 프로젝터, 이미지 센서, 스마트폰 카메라 평가뿐만 아니라 AR/VR, 보안 등 새로운 분야의 광 측정에도 활용할 수 있습니다.

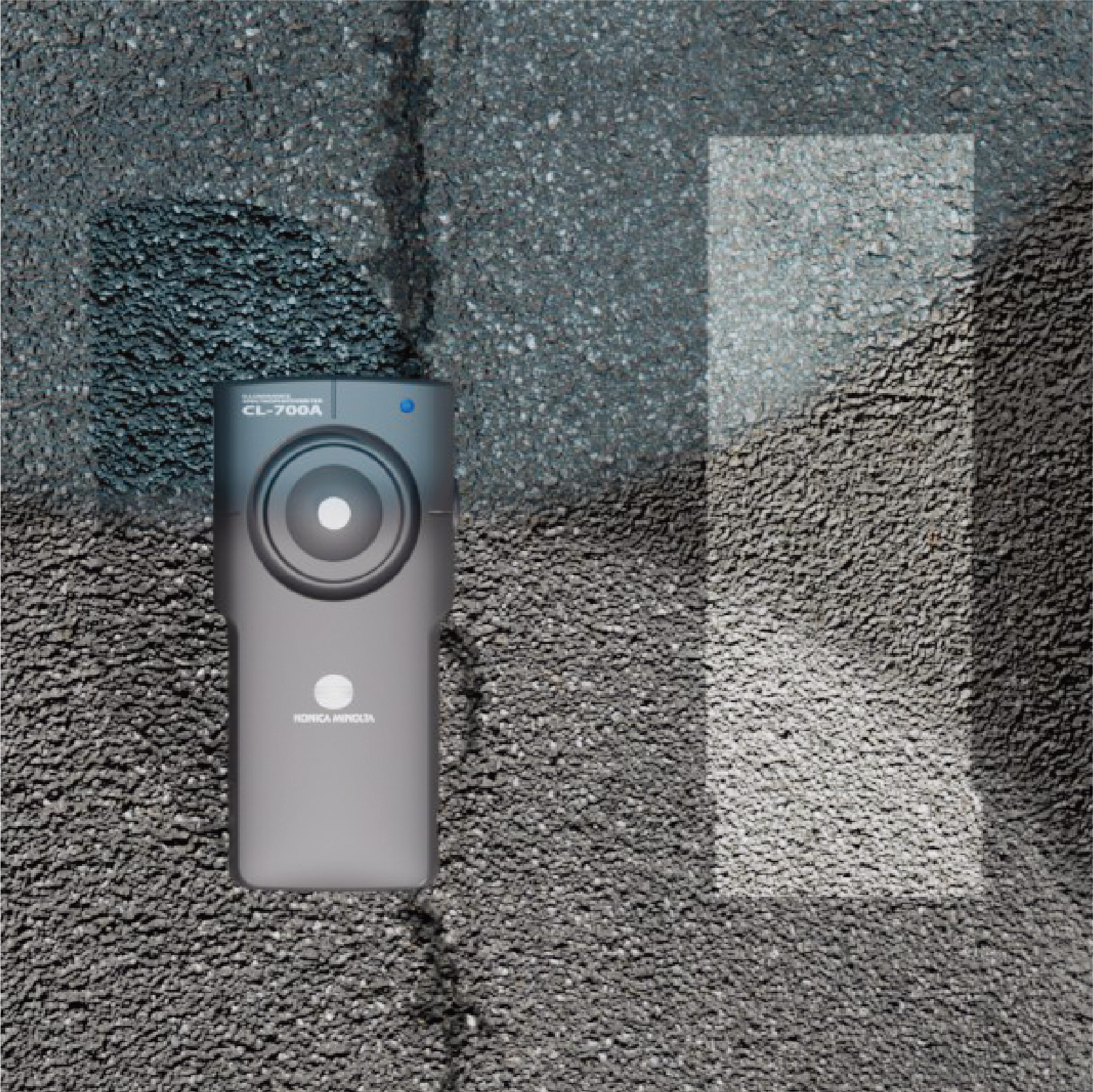

0.01lx의 초저조도에서 최대 200,000lx까지의 광범위한 조도 측정이 가능하여 저조도에서 고조도의 환경에 대해 고정밀도의 평가를 실현합니다.

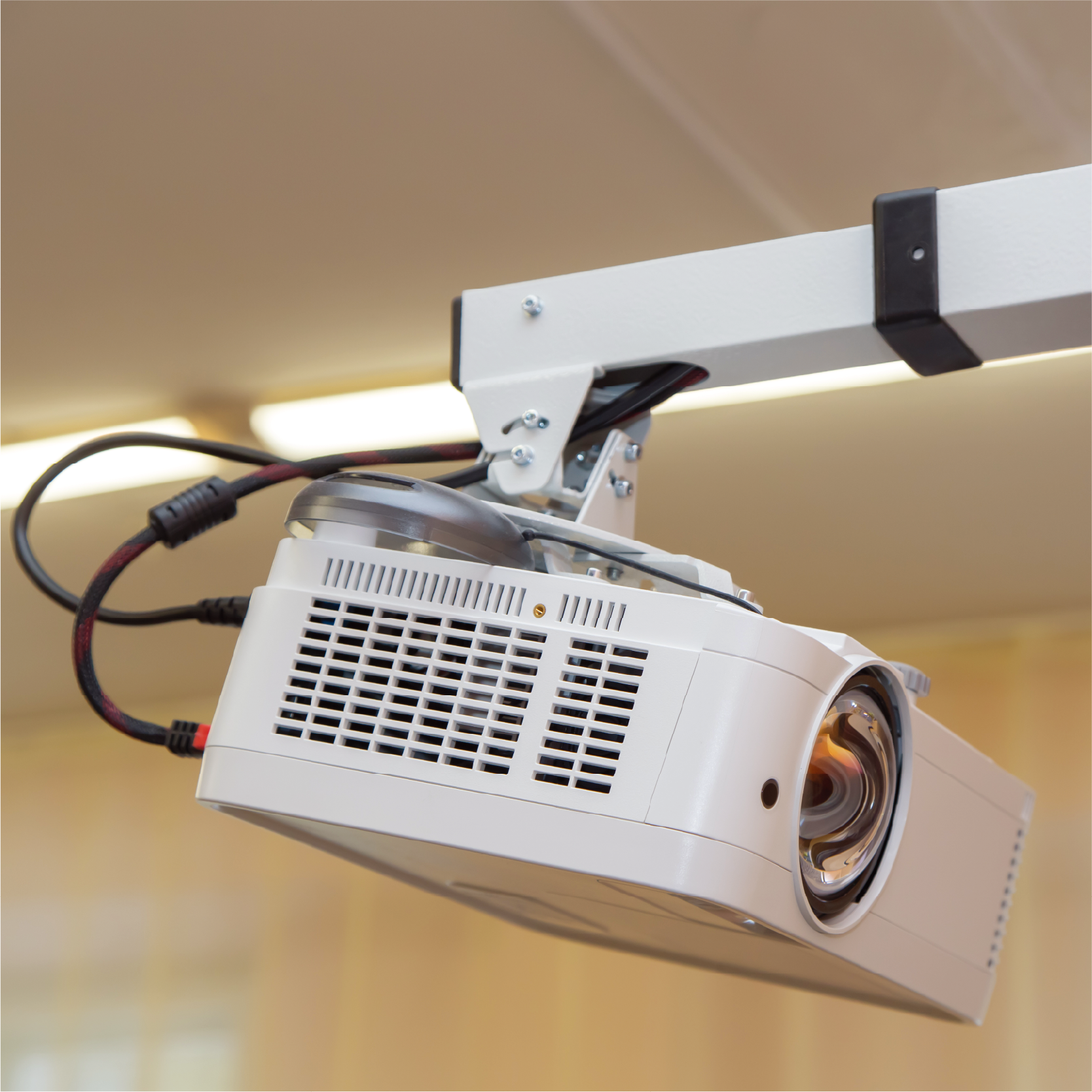

0.01 lx의 초저조도 환경에서도 약 5초 만에 측정이 가능하므로 저조도 측정이 필요한 프로젝터나 근적외선의 평가에 적합합니다.

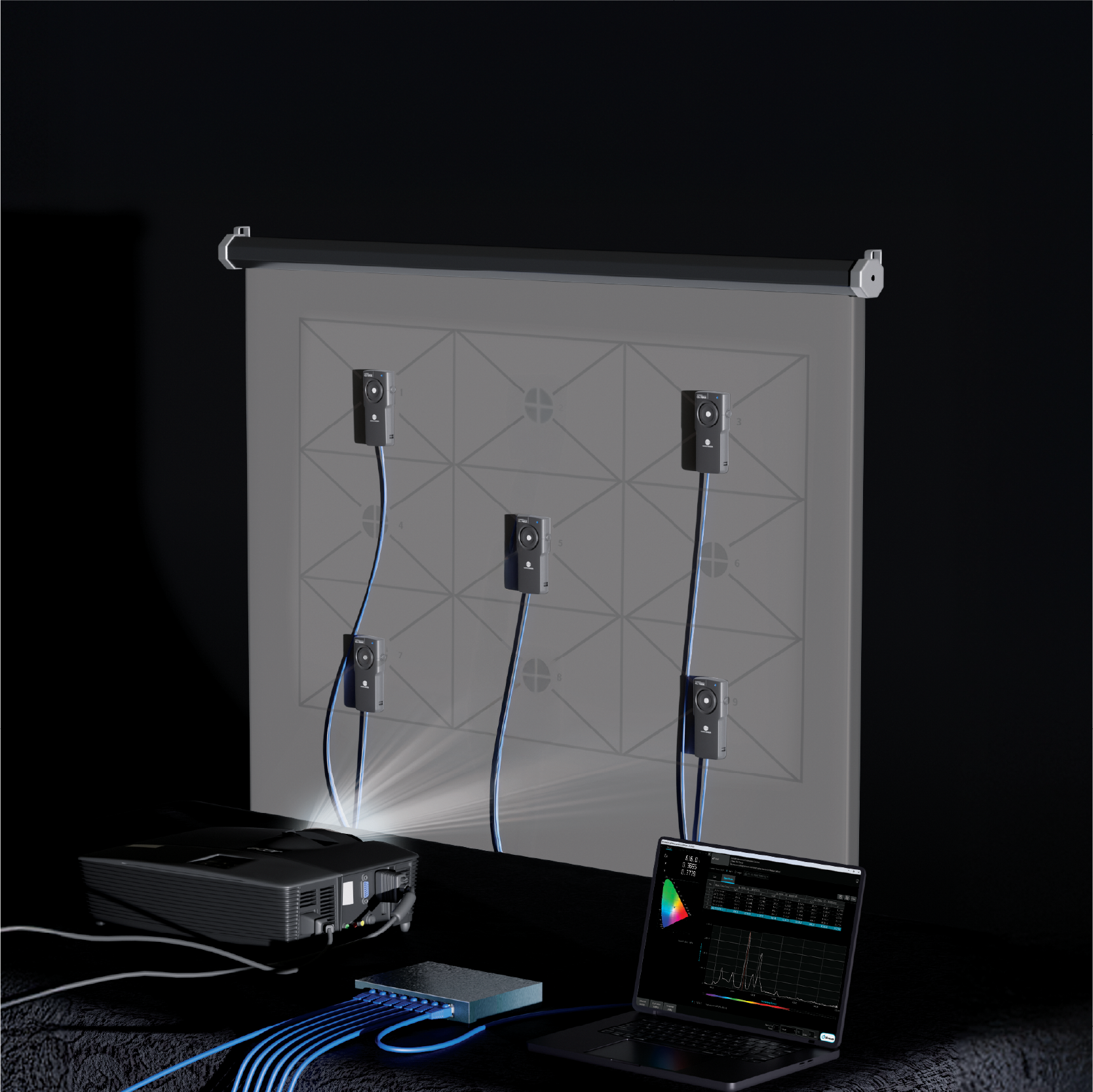

최대 15대까지의 다점 동시 측정에 대응하여 광범위는 물론 복잡한 영역에서의 조도·색분포의 종합 평가가 가능하기 때문에 프로젝터, 스타디움, 가로등, 대규모 건축·산업 환경 등 광원 품질의 균일성과 일관성이 요구되는 용도에 최적입니다. 다점 측정 기능으로 조도 불균일의 정확한 파악을 실현. 또한 광원에 대해 조명 규격에 준거한 적합성 평가를 할 수 있습니다.
경량・컴팩트한 CL-700A는, 검사 장치나 제조 설비에의 부드러운 편입이 가능합니다. 소형 사이즈로 잉크젯 프린터나 노광 장치 등 다양한 자동화 시스템에 직접 통합할 수 있어 공간 절약이 요구되는 산업 환경에도 최적입니다. 또한 자동화된 워크플로우에 통합함으로써 연속 측정과 자동 측정, 실시간으로 데이터 취득을 실현합니다.

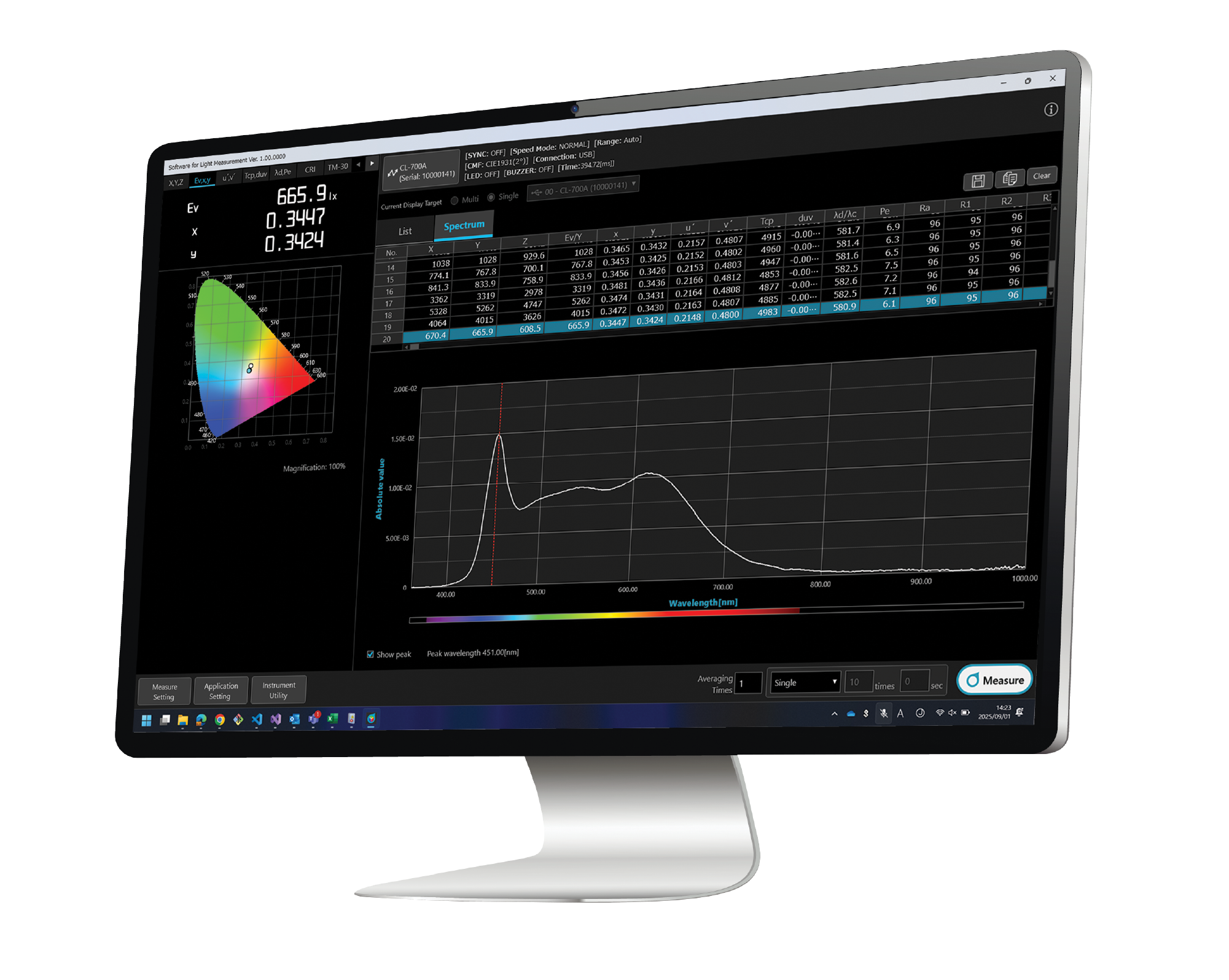

CL-700A에는 전용 광 계측 소프트웨어 **「CL-S30」**가 기본 탑재되어 있어, 직관적인 조작으로 측정 결과를 실시간 확인할 수 있습니다. 다중 장비 동시 측정과 연속 측정을 지원하며, 측정 조건 설정부터 리포트 작성까지 간편하게 수행할 수 있어 평가 업무의 효율성을 크게 향상시킵니다.
| OS | Windows® 11 Pro 64 bit, macOS® Ventura, macOS® Sonoma ※컴퓨터의 시스템 구성에 대해서는, 상기 OS가 추천하는 구성 또는, 아래의 사양 중 어느 하나 높은 것이 필수 조건이 됩니다 |
|---|---|
| CPU | Intel Core i series 이상 Apple Sillicon M1 이상 |
| 메모리 | 8GB 이상(총 측정 횟수(접속 대수×최대 측정 횟수)가 40,000회를 넘는 경우는 16GB 이상을 권장합니다.) |
| 저장공간 | 100MB 이상의 여유 공간 필요 이 중 시스템 드라이브(OS가 설치된 드라이브)에 50MB 이상의 여유 공간이 필요합니다. |
| 디스플레이 해상도 | 1,280 × 768 이상 / 16 비트 컬러 이상의 표시가 가능한 디스플레이 |
| 기타 | 계측기 연결용 USB2.0이상의 포트 필요 소프트웨어 다운로드를 위해 인터넷 환경 필요 이더넷 연결 시 CAT6A 케이블 필요 |
| 표시 언어 | 일본어/영어/중국어(간체) |
| 조도계 계급 |
JIS C 1609-1:2006 특수형 조도 측정기에 준거※1 DIN 5032-7:1985 classB 에 준거※2 |
|---|---|
| 측정 파장 범위 | 360 nm ~ 1000 nm |
| 출력 파장 간격 | 1 nm |
| 스펙트럼 파장 폭 | 약 10 nm(반치폭) |
| 파장 정밀도※3 | ±0.3 nm(JIS Z 8724:2015에 규정된 435.8 nm, 546.1 nm, 696.5 nm 및 912.3 nm에서의 중심 파장) |
| 조도 측정 범위 | 0.01 lx~200,000 lx(색도 정밀도 보증 범위는 0.5 lx 이상) |
| 정확도※4 (표준광원 A) |
Ev : ±2% ±1 digit xy : ±0.0015(5 lx~200,000 lx) xy : ±0.003(0.5 lx~5 lx) |
| 반복성(2σ)※4 (표준광원 A) |
Ev : 0.5% + 1 digit xy : 0.0005(50 lx~200,000 lx) xy : 0.001 (10 lx~50 lx) xy : 0.002 (5 lx~10 lx) xy : 0.004 (0.5 lx~5 lx) |
| 가시역 상대 분광 응답도 특성(f1') | 1.5% 이하 |
| 경사 입사광 특성(f2) | Ev : 3% 이하 |
| 온도 특성(fT) |
Ev : ±3% xy : ±0.003 |
| 습도 특성(fH) |
Ev : ±3% xy : ±0.003 |
| 측정 시간※5 |
Super FAST 모드: 0.3초 이내 FAST 모드: 0.5초 이내 NORMAL 모드: 약 0.5초~5초 |
| 측정 기능 |
X,Y,Z Ev,x,y u',v' Tcp(상관색온도), duv λd(주파장), Pe(자극순도) Ra(평균연색평가수) Ri(i=1~15)(특수연색평가수) TM-30-20 ※6 TLCI ※6 SDCM ※6 Ev', S/P EML(등가 멜라노픽 조도) PPFD Ee(방사조도) ※6 Ee(λ)(분광방사조도) 분광 그래프, 피크 파장 ※6 |
| 기타 기능 |
자동 제로 교정/파장 보정 사용자 교정 데이터 입출력 제어 ※6 평균 측정 연속 측정 ※6 다점 측정(최대 15대) ※6 등색 함수: CIE1931(2°), CIE1964(10°), CIE170-2(2°), CIE170-2(10°) |
| 표시 언어 | 일본어, 영어, 중국어(간체) |
| 인터페이스 | USB2.0, Ethernet |
| 전원 | USB 버스 파워(USB 사용 시), PoE(Ethernet 사용 시, IEEE802.3af 준거) |
| 크기 | 약 80(폭)×170.5(높이)×35(깊이) mm |
| 중량 | 약 214 g |
| 사용 온습도 범위 | 0~40℃, 상대습도 85% 이하(35℃일 때), 결로하지 않을 것 |
| 보관 온습도 범위 | -10~45℃, 상대습도 85% 이하(35℃일 때), 결로하지 않을 것 |
