광파장역 × 저조도 × 고속 측정을 이끄는 차세대 솔루션 분광방사조도계 「CL-700A」 출시
페이지 정보
| 작성자 | 관리자 | 작성일 | 25-12-09 09:34 |
|---|
본문
코니카미놀타(Konica Minolta, Inc.)는 저조도 환경에서도 고속·고정밀 측정을 가능하게 하는 분광방사조도계「CL-700A」를 발매합니다.
분광방사조도계는 LED나 OLED 광원의 '밝기'와 '색'뿐만 아니라, 파장이나 연색성 등의 빛의 성질을 정확하게 측정하는 장치로, 조명, 자동차, 스마트폰, 전기 업계 등에서 제품 품질 관리 및 연구 개발에 필수적인 기기입니다.
신제품 「CL-700A」는 롱셀러 기종인 「CL-500A」의 진화형 모델로서, 측정 파장 범위를 대폭 확장하여 가시광 영역뿐만 아니라 1,000nm까지의 근적외선(NIR) 영역 측정에도 대응합니다. 이를 통해 자율주행이나 보안 시스템 등 근적외선을 활용하는 새로운 분야에서의 평가가 가능해졌습니다.
또한, 업계 탑 클래스의 저조도 고속 측정(0.01lx에서 약 5초)을 실현하였으며, 다점 동시 측정 대응 및 생산 라인 내장에 적합한 컴팩트 설계를 갖추고 있어 개발·제조 현장의 공정 효율화와 평가 정밀도 향상에 기여합니다.
「CL-700A」가 제공하는 가치
1. 광파장역에서 가시광선부터 근적외선 영역까지 대응 가능
360nm~1000nm라는 넓은 파장 영역에서의 분광 측정을 실현했습니다. LED, 조명 기기, 프로젝터, 스마트폰 카메라 검사뿐만 아니라, AR/VR, 보안 용도 등 근적외선(NIR)을 활용하는 새로운 분야의 광 측정에도 대응합니다.
2. 저조도부터 고조도까지 광범위한 측정 레인지
0.01lx의 초저조도부터 최대 200,000lx까지 폭넓은 조도 측정이 가능하여, 미약 광원부터 고휘도 환경까지 정확한 평가를 실현합니다.
| 조도 영역 | 주요 용도 |
|---|---|
| 저조도 영역 (0.01lx ~) |
· 암실이나 야간 환경에서의 미약 광원 평가 · 스마트폰 카메라의 암소 성능 검사용 광원 · 이미지 센서의 저조도 응답 평가 |
| 중조도 영역 (수십 ~ 수천 lx) |
· 오피스 조명의 균일성 평가 · 프로젝터의 평가 · 다점 설치에 의한 얼룩(Mura) 평가 |
| 고조도 영역 (~ 200,000 lx) |
· 옥외 조명(경기장, 도로등 등)의 조도 평가 · 산업용 LED 광원 · 농업, 식물 공장용 광원 평가 |
3. 고속 측정으로 작업 효율 향상 (택트 타임 단축)
조도 0.01lx 환경에서 약 5초, 0.1lx 환경에서는 약 2초 만에 측정이 가능합니다.
특히 0.1lx 환경에서는 기존 모델(CL-500A, 약 27초) 대비 대폭적인 측정 시간 단축을 실현하여, 생산 라인의 택트 타임(Tact time) 단축에 크게 기여합니다.
4. 다점 동시 측정 대응
최대 15대까지의 다점 동시 측정에 대응합니다. 프로젝터 화면이나 옥외 조명 등 광범위한 조도 분포 측정 및 실시간 평가가 필요한 곳에 적합합니다.
5. 컴팩트 사이즈로 유연한 운용

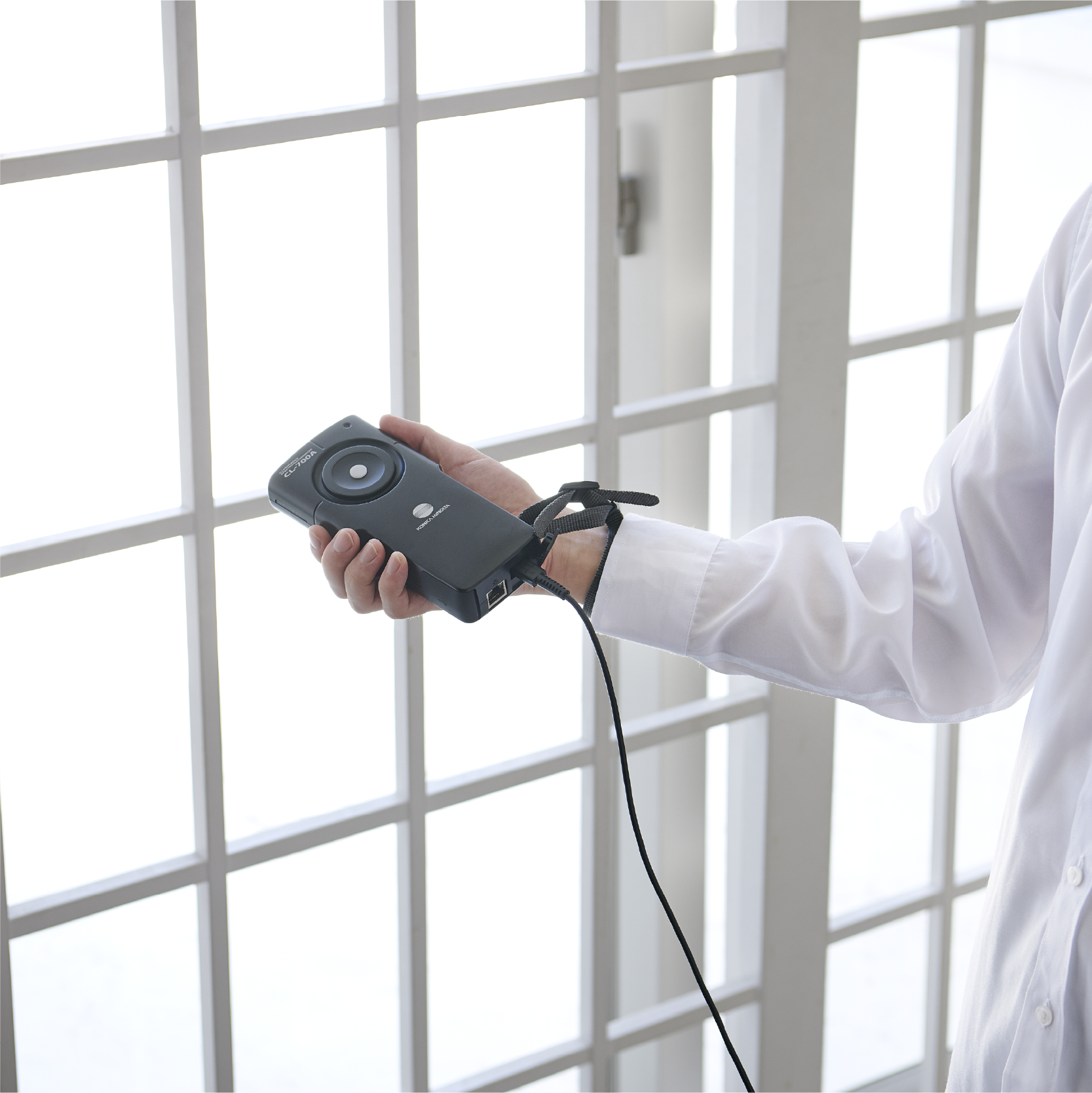

80×171×35mm의 컴팩트한 설계로 핸드 헬드(Hand-held) 측정은 물론, 제조 장비나 평가 시스템 내부 등 좁은 공간에 통합(Integration)하기 용이합니다.
6. 조작성이 뛰어난 소프트웨어 「CL-S30」 기본 제공

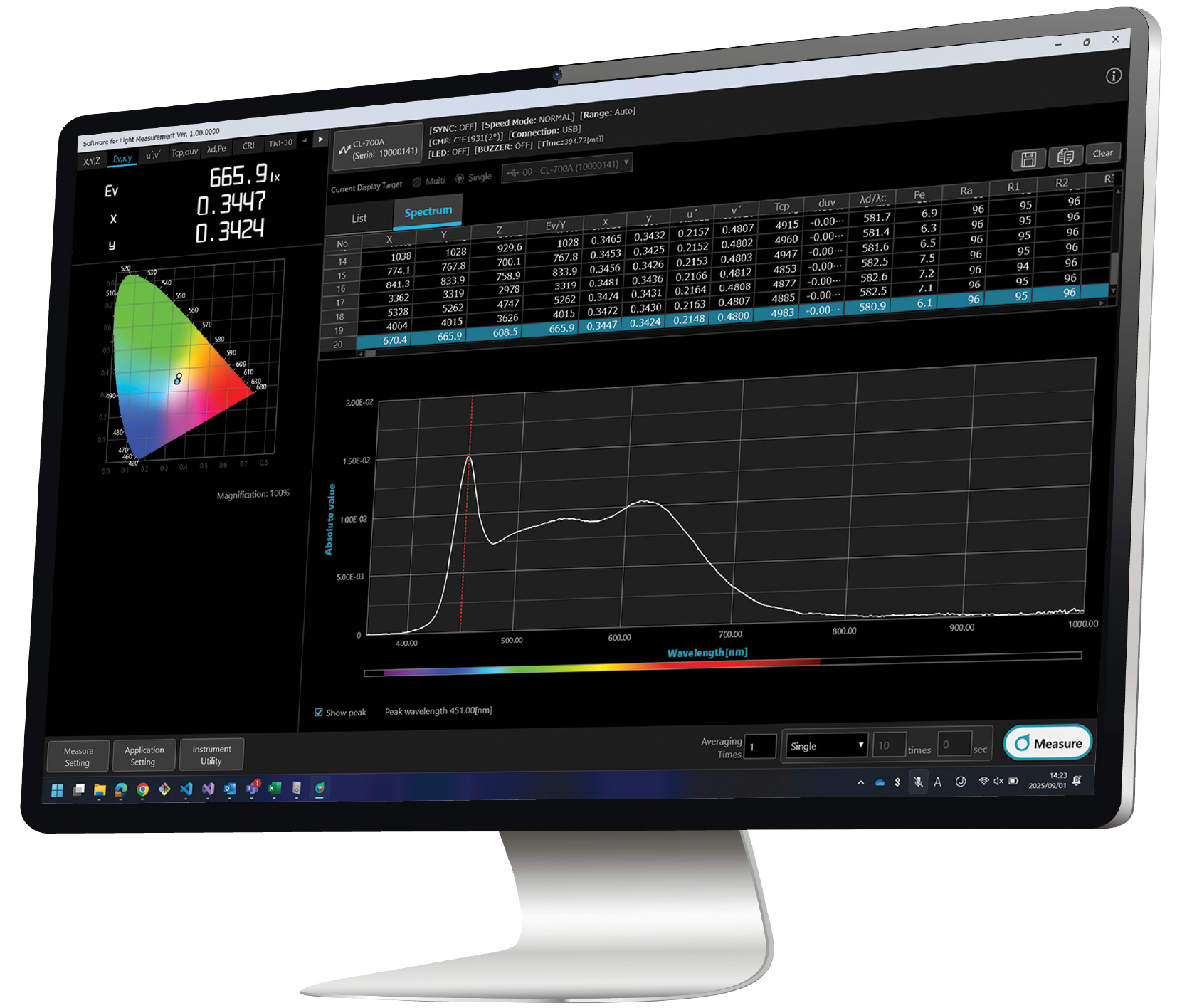

표준 제공되는 전용 소프트웨어 「CL-S30」을 통해 PC 연결 시 기기 제어가 가능하며, 각종 광특성, 색도도, 분광 스펙트럼 그래프 등 시각적인 데이터를 손쉽게 관리할 수 있습니다.
「CL-700A」 주요 사양
| 항목 | 사양 |
|---|---|
| 측정 파장 범위 | 360 ~ 1,000 nm |
| 출력 파장 간격 | 1 nm |
| 스펙트럼 파장 폭 | 약 10 nm (반치폭, 400-1000nm) |
| 파장 정밀도 (*1) | ±0.3 nm (JIS Z 8724:2015 규정 중심파장 기준) |
| 조도 측정 범위 | 0.01 ~ 200,000 lx (색도 정밀도 보증 범위: 0.5lx 이상) |
| 확도 (*2) (표준 조명 A 기준) |
Ev: ±2% ±1 digit xy: ±0.0015 (5lx ~ ) xy: ±0.003 (0.5 ~ 5 lx) |
| 측정 시간 (*3) |
Super FAST 모드: 0.3초 이내 FAST 모드: 0.5초 이내 NORMAL 모드: 약 0.5 ~ 5초 |
| 크기 / 질량 | 80 × 170.5 × 35 mm / 약 214g |
＊2: NORMAL 모드 (23℃±2℃, 상대습도 75% 이하 환경 하)
＊3: 측정 시간은 다음 조건에 적합함 (조작 단말의 측정 요구로부터 결과 수신 완료까지의 시간, USB 접속, Super FAST 모드는 Manual 레인지 설정, Buzzer Drive Mode OFF 시). 단, 15점 Ethernet 접속 시는 표기 시간 + 1초 이내.
