차광 구조의 컴팩트한 LED 측정 시스템
가시광선부터 자외선(UV), 적외선(IR) 영역에 이르기까지, LED는 다양한 산업 분야에서 광원 및 방사원으로 폭넓게 활용되고 있습니다. 이러한 LED 광원을 연구 개발 및 품질 관리 현장에서 정확하게 평가하기 위해서는, 높은 정밀도와 신뢰성을 갖춘 분광 방사 측정이 반드시 뒷받침되어야 합니다.
LEDGON 시스템은 Instrument Systems사가 개발한 장비로, LED 소자 및 소형 LED 모듈의 주요 측광 파라미터를 전자동으로 고정밀 측정할 수 있는 시스템입니다. 우수한 조작 편의성을 바탕으로 측정 작업의 효율화와 안정적인 평가를 동시에 실현합니다. 측정 파장 범위는 가시광선은 물론, UV(200nm)에서 IR(1700nm)까지를 폭넓게 커버하여 다양한 LED 응용 분야에 대응할 수 있습니다.
암실이 필요 없는 차광 하우징 설계

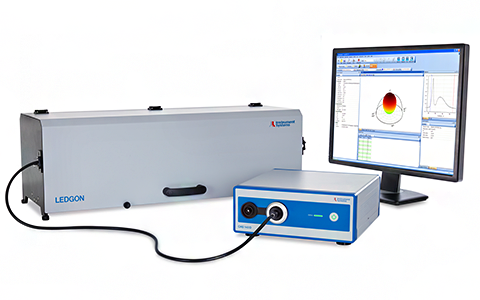

본 시스템은 차광 구조를 갖춘 LEDGON 100 고니오미터, 고속 분광 측광기 CAS 시리즈, 그리고 옵션인 전기적 샘플 제어 유닛으로 구성됩니다.
높은 차광 성능을 갖춘 하우징 내부에 컴팩트하게 구성되어 있어 별도의 암실을 필요로 하지 않으며, 일반적인 측정 환경에서도 바로 운용이 가능합니다. 이를 통해 전용 광학 실험실뿐만 아니라 다양한 현장에서 유연하게 도입·활용할 수 있습니다.
주요 특장점
- 차광 하우징 내부에 탑재된 전동 2축 고니오미터
- 발광 전방 반구 전체를 커버하며, 최대 0.1°의 각도 분해능 구현
- 고속 분광 측광기 CAS 시리즈를 통한 UV~IR 영역의 고정밀·고안정 측정(계량 트레이서빌리티 대응)
- 종합 분광 소프트웨어를 통한 측정 결과 표시 및 해석
- IES LM-63-1995/2002 형식, Eulumdat 형식의 광학 데이터 출력 지원
측정 가능한 항목
LED 광원을 정확하게 특성 평가하기 위해서는 다음과 같은 다양한 파라미터를 측정해야 하며, 이러한 항목 모두를 고정밀·고안정적으로 측정할 수 있는 시스템이 요구됩니다.
- 분광 방사강도 분포
- 방사강도
- 색도 및 색특성
- 공간 방사 분포(래디언스 분포)
- LM-63-1995/2002 형식의 광학 데이터
시스템 구성
| 구성 요소 | 상세 내용 |
|---|---|
| 분광기 | Instrument Systems의 분광기 CAS 140D, CAS 125 또는 CAS 120 |
| 광 프로브 | 처리량(스루풋)에 최적화된 프로브와 사입사 광특성에 최적화된 프로브 중 선택 가능 |
| 고니오미터 | LEDGON 100(듀얼 축 고니오미터 모터 제어 포함) |
| 소프트웨어 | SpecWin Pro 랩 소프트웨어: 사용자 사양에 기반한 고니오미터 자동 제어가 가능하며, LED 광원의 완전한 특성 평가에 대응하는 다양한 분석 툴을 탑재 |
| 캘리브레이션 | LEDGON 측정 지오메트리에서 광도 또는 전광속으로의 자동 변환을 수반한 분광 방사조도 교정 / PTB, NIST 등 국가 표준 기관에 대한 트레이서빌리티 확보 |
| 샘플 홀더(옵션) | 원통형 모듈 홀더(LED 소자용) / 간이 클램프 척(LED 모듈·소형 광원용) |
| LED 테스트 소켓(옵션) | 단일 LED에 대한 전원 공급 및 재현성 있는 위치 결정을 지원하는 LED 테스트 소켓 |
제품정보
고속 분광 측광기 CAS140D
CAS 시리즈는 코니카미놀타 그룹의 분광기 메이커인 Instrument Systems사의 제품이며, 세계의 국가 표준기관에서도 다수 채용되고 있는 업계 표준기입니다.
높은 정밀도와 광학 기계적으로 견고한 설계, 간단한 조작성을 겸비한 어레이 분광기입니다.
