배광 특성 평가의 필요성

자외선(UV) 광원은 살균·소독 분야를 넘어 광경화 접착, 내광성 시험, 위조 방지 등 정밀 가공 및 검사 산업 전반에 걸쳐 핵심 솔루션으로 자리 잡고 있습니다. 일반적으로 연구 개발 및 품질 관리 단계에서 UV 광원을 평가할 때는 주로 총 광출력(W), 시간적 안정성, 광전 변환 효율 등을 주요 지표로 다룹니다.

그러나 실제 응용 제품의 방사 효율을 극대화하고 설계 신뢰성을 확보하기 위해서는 광원 자체의 스펙을 넘어, 수치화된 지향각 내에서 빛이 어떻게 제어되고 있는지 검증해야 합니다. 즉, 특정 방향으로 방사되는 광량의 공간적 분포를 정밀하게 분석하는 ‘배광 특성(Spatial Light Distribution)’이 제품 고도화의 핵심 열쇠가 됩니다.

방향별 방사 강도와 분포 데이터를 확보하면, 목적에 맞게 자외선을 광범위하게 확산시키거나 국소 영역에 손실 없이 집중시키는 등 눈에 보이지 않는 광학적 특성을 정량적으로 통제할 수 있습니다. 이는 시뮬레이션의 오차를 줄이고, 시행착오 없는 정밀한 고효율 광학계를 설계하는 기반이 됩니다.

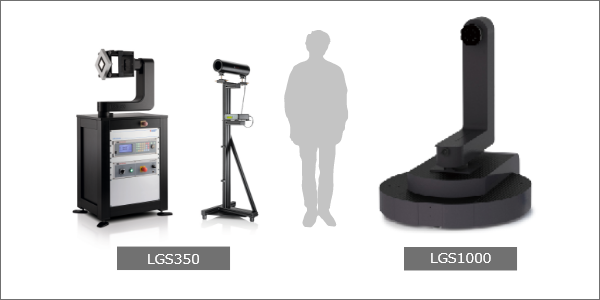

문제는 이러한 배광 특성을 측정하기 위해 일반적으로 대형 고니오미터 장비와 전용 암실 인프라를 구축해야 하므로, 초기 비용과 공간 제약으로 인해 평가 단계에서 후순위로 밀리기 쉽다는 점입니다. 이에 분광 측정의 세계 표준을 제시하는 Instrument Systems사는 공간적 제약을 완벽히 해소하고, 데스크톱 환경에서 신속·정밀한 계측을 실현하는 Goniophotometer LEDGON100 시스템을 제안합니다.

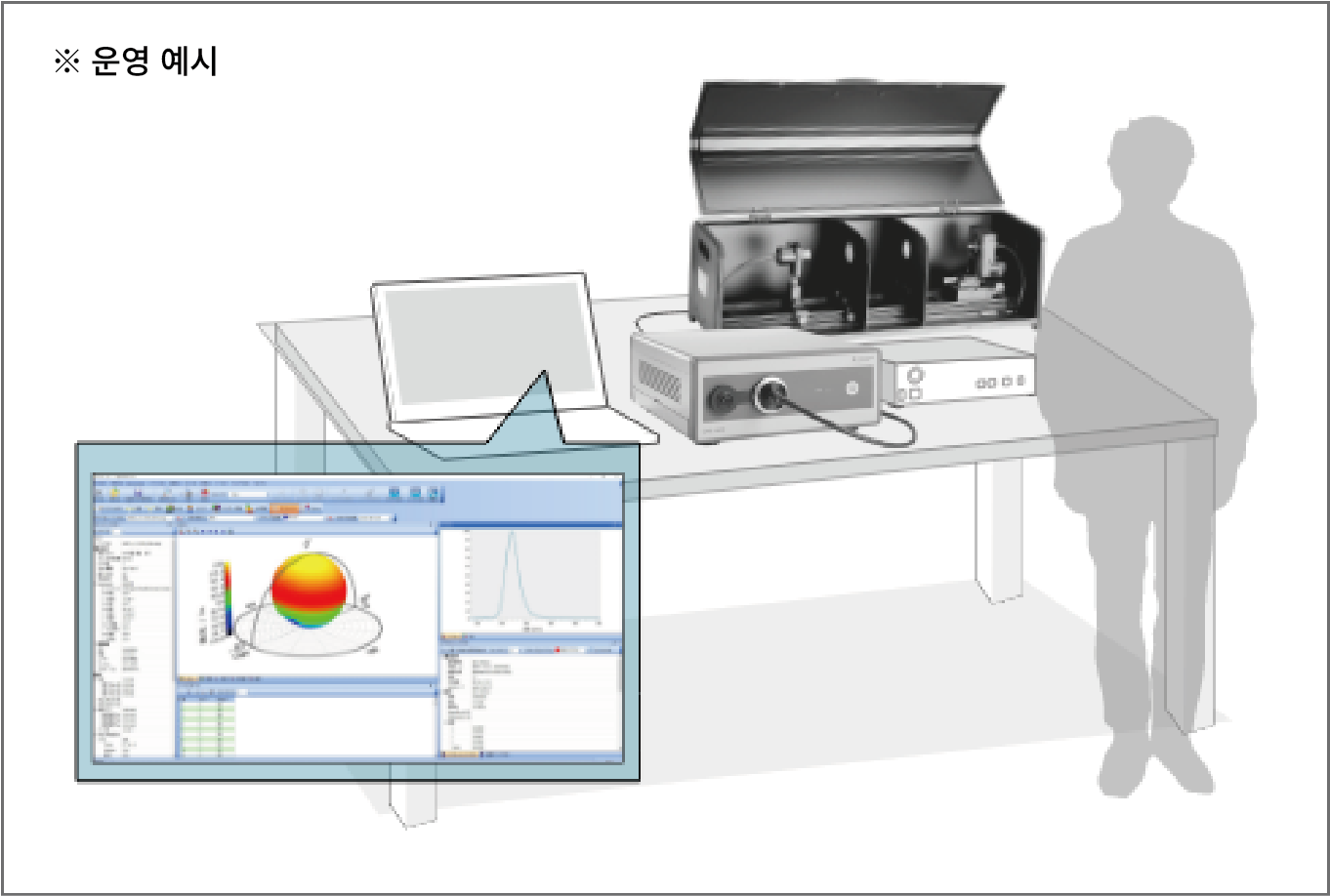

대형 암실 없이 구현하는 데스크톱 배광 측정 시스템

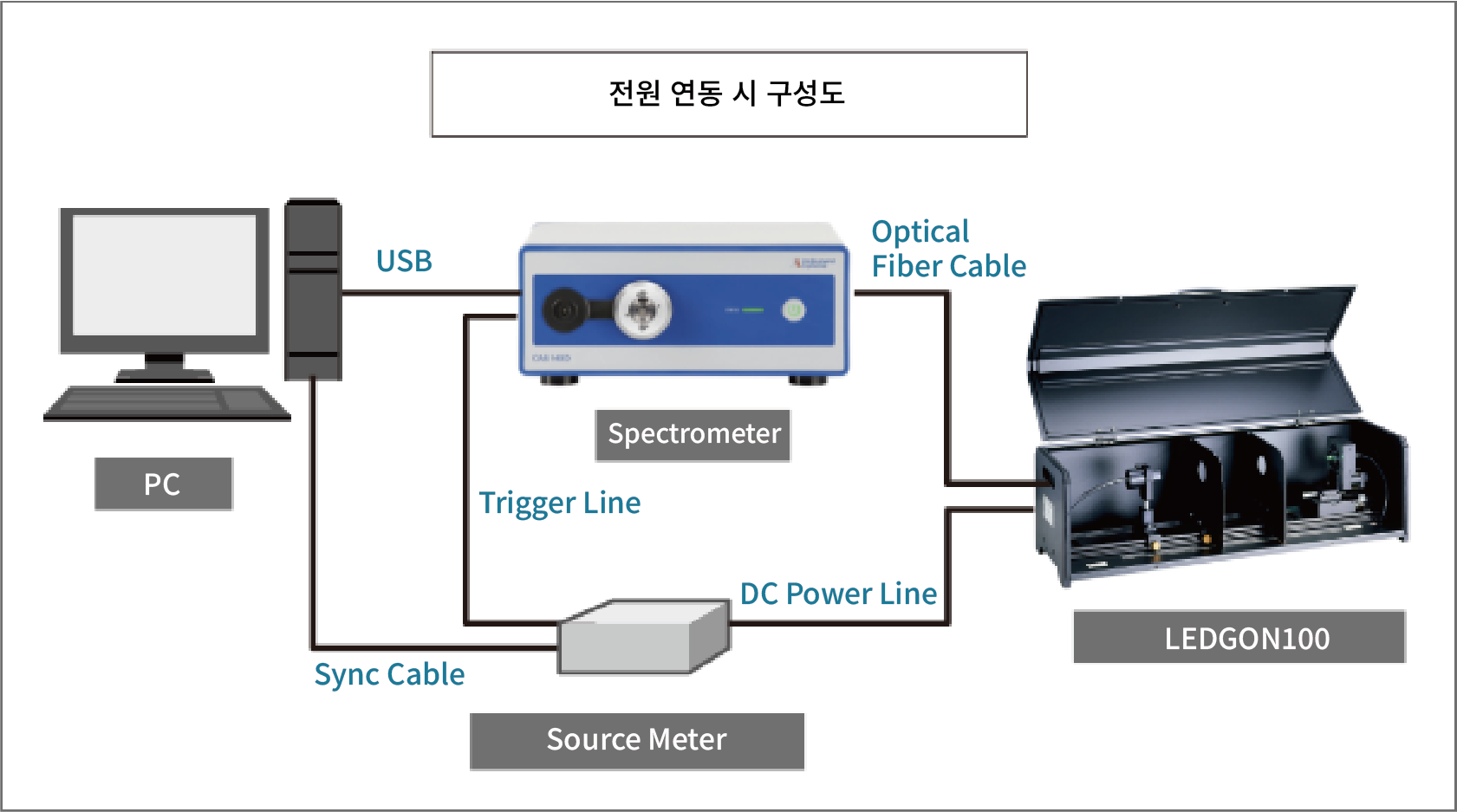

광원 발열로 인한 측정 오차 최소화 설계

광학 시뮬레이션 연동 및 다각도 데이터 분석

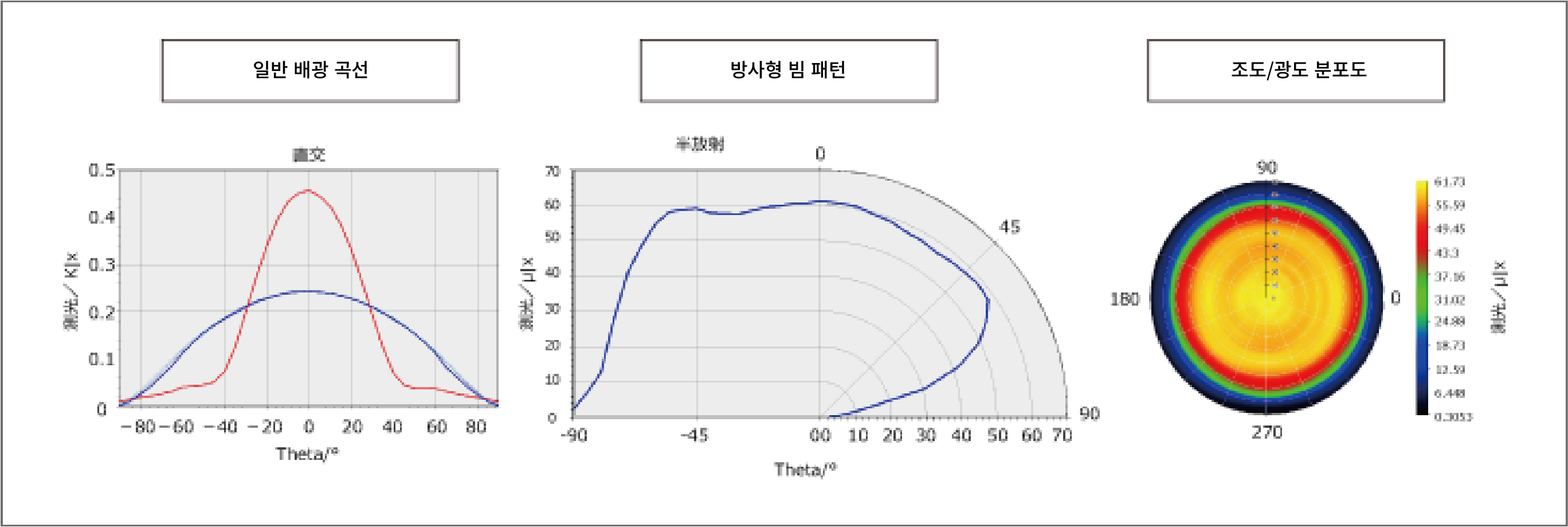

전용 소프트웨어인 「SpecWin」은 3D 입체 데이터뿐만 아니라, 실무 분석에 필수적인 2D 배광 곡선 그래프, 방사형 빔 패턴, 그리고 360도 전방위 배광 분포 매핑 등 다양한 좌표계 형식을 지원합니다.
또한, 측정된 배광 데이터는 IES 및 EULUMDAT 형식으로 변환하여 저장할 수 있어, 시판 중인 다양한 광선 추적 시뮬레이션 소프트웨어로의 데이터 연동이 매우 용이합니다.
동시에 배광 특성 측정 결과로부터 복사 강도(방사 강도)나 전방사속 값도 자동으로 산출되므로, LEDGON100 시스템을 대형 적분구 시스템의 훌륭한 대안으로도 활용할 수 있습니다.

19세기 후반에 백열 전구가 발명된 지 100여년. 현재는 보다 효율적인 LED와 레이저가 광원의 주류가 되고 있습니다.
전통적인 필라멘트가 없는 이 광원은 기본적으로 강한 지향성을 가지고 있습니다. 그러나 그것을 잘 컨트롤 할 수 있으면 "조사하고 싶은 곳에 조사하고 싶은 것만"의 빛을 자유자재로 충진할 수 있습니다. 배광 측정 기술을 사용하면 지금까지 없었던 UV 제품이 생길 수 있습니다.
